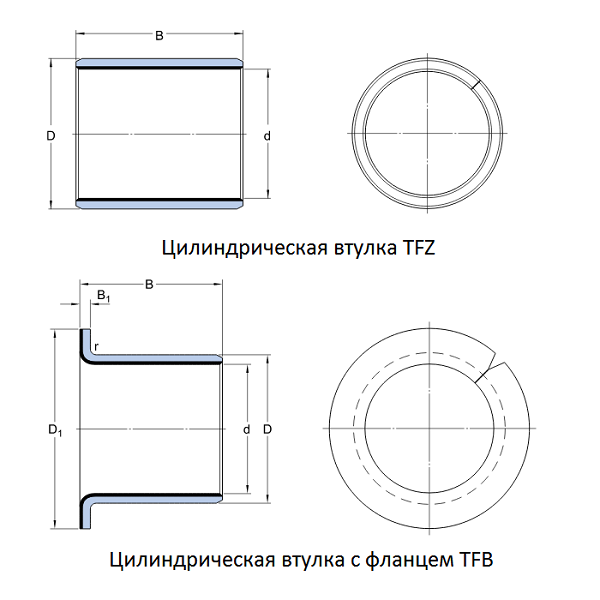

Разрезные втулки сухого скольжения цилиндрические TFZ/B и цилиндрические с фланцем TFB/B выполнены из бронзы, с промежуточным слоем из спечёной бронзы и скользящим слоем из PTFE. Втулки рассчитаны на удельную статическую нагрузку ≤ 200 [Н / мм2]. Удельная динамическая нагрузка ≤ 140 [Н / мм2] при низкой скорости скольжения. Скорость скольжения ≤ 2,5 [м / с]. Рабочие температуры от — 200 [°C] до + 280 [°C].Требование к материалу вала — закаленная или незакаленная сталь, шероховатость поверхности ≤ Rz 2-3. Втулки необслуживаемые, применение смазочных материалов не требуется, но возможно. Если смазочный материал используется, необходимо его регулярное обновление. Втулки TFB/B отличаются хорошим скольжением и стойкостью к износу, высокой грузоподъемностью, хорошей коррозионной стойкостью, являются немагнитными. Область применения — в производственных машинах и оборудовании, сельскохозяйственных и транспортных машинах.
Важно: допуск на диаметр отверстия, куда устанавливается втулка - H7, допуск на диаметр отверстия после монтажа втулки - H9, допуск на вал - от f7 до f8.
| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| SF1B 1010 | 10.000 | 12.000 | 10.000 | в наличии 96 шт. | Цена: 54.20 р. | |
| TFZ/B 1510 | 15.000 | 17.000 | 10.000 | в наличии 24 шт. | Цена: 61.04 р. | |
| TFB/B 1412 | 14.000 | 16.000 | 12.000 | в наличии 1 шт. | Цена: 70.87 р. | |
| TFZ/B 5525 | 55.000 | 60.000 | 25.000 | в наличии 11 шт. | Цена: 863.14 р. | |
| TFZ/B 7030 | 70.000 | 75.000 | 30.000 | в наличии 4 шт. | Цена: 1 115.85 р. | |
| EUB 1212 | 12.000 | 14.000 | 12.000 | под заказ | | |
| TFZ/B 0810 | 8.000 | 10.000 | 10.000 | под заказ | | |
| EUBF 1212 | 12.000 | 14.000 | 12.000 | под заказ | | |
| TFZ/B 1410 | 14.000 | 16.000 | 10.000 | под заказ | | |
| TFZ/B 1210 | 12.000 | 14.000 | 10.000 | под заказ | | |
| TFZ/B 1812 | 18.000 | 20.000 | 12.000 | под заказ | | |
| TFZ/B 1215 | 12.000 | 14.000 | 15.000 | под заказ | | |
| TFZ/B 2220 | 22.000 | 25.000 | 20.000 | под заказ | | |
| TFZ/B 2520 | 25.000 | 28.000 | 20.000 | под заказ | | |
| TFZ/B 3020 | 30.000 | 34.000 | 20.000 | под заказ | | |
| TFZ/B 7070 | 70.000 | 75.000 | 70.000 | под заказ | | |
| TFZ/B 13560 | 135.000 | 140.000 | 60.000 | под заказ | | |
| TFZ/B 100100 | 100.000 | 105.000 | 100.000 | под заказ | | |
| TFB/B 6042 | 60.000 | 65.000 | 42.000 | под заказ | | |
| TFB/B 6032 | 60.000 | 65.000 | 32.000 | под заказ | |
