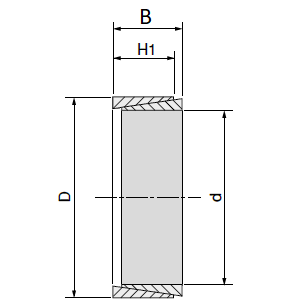

| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| KLNN 090 | 90.000 | 101.000 | 17.000 | под заказ | | |
| KLNN 070 | 70.000 | 79.000 | 14.000 | под заказ | | |
| KLNN 050 | 50.000 | 57.000 | 10.000 | под заказ | | |
| KLNN 040 | 40.000 | 45.000 | 8.000 | под заказ | | |
| KLNN 035 | 35.000 | 40.000 | 7.000 | под заказ | | |
| KLNN 028 | 28.000 | 32.000 | 6.300 | под заказ | | |
| KLNN 024 | 24.000 | 28.000 | 6.300 | под заказ | | |
| KLNN 020 | 20.000 | 25.000 | 6.300 | под заказ | | |
| KLNN 016 | 16.000 | 20.000 | 6.300 | под заказ | | |
| KLNN 014 | 14.000 | 18.000 | 6.300 | под заказ | | |
| KLNN 012 | 12.000 | 15.000 | 4.500 | под заказ | | |
| KLNN 010 | 10.000 | 13.000 | 4.500 | под заказ | | |
| BK50 100 x 114 | 100.000 | 114.000 | 21.000 | под заказ | | |
| BK50 90 x 101 | 90.000 | 101.000 | 17.000 | под заказ | | |
| BK50 80 x 91 | 80.000 | 91.000 | 17.000 | под заказ | | |
| BK50 75 x 84 | 75.000 | 84.000 | 14.000 | под заказ | | |
| BK50 71 x 80 | 71.000 | 80.000 | 14.000 | под заказ | | |
| BK50 70 x 79 | 70.000 | 79.000 | 14.000 | под заказ | | |
| BK50 65 x 73 | 65.000 | 73.000 | 12.000 | под заказ | | |
| BK50 63 x 71 | 63.000 | 71.000 | 12.000 | под заказ | |

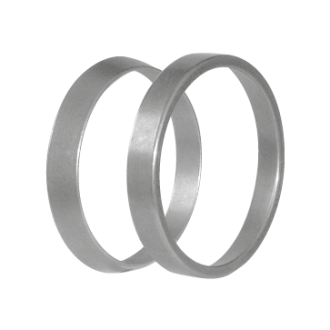

Зажимные втулки — бесшпоночные стяжные муфты, отличающиеся простой конструкцией. С их помощью можно легко монтировать и демонтировать различные узлы и механизмы: редуктора, электродвигатели, шкивы и т. д. При этом установка с помощью зажимной муфты позволяет передавать высокий крутящий момент.
В конструкцию зажимной втулки входят усеченные разрезные конусы. Во время затяжки винтов, они смещаются. Это увеличивает внешний и уменьшает внутренний диаметр, и таким образом деталь надежно фиксируется на валу.
Виды
Мы предлагаем следующие типы цанговых втулок:
- KLAA, KLAB. Самоцентрирующиеся втулки. Отличаются простотой монтажа, удобны в обслуживании. Крутящий момент средний-высокий. Есть функция автоблокировки.
- KLBB, KLDA, KLDB. Самоцентрирующиеся, простые в монтаже и техническом обслуживании. Отличаются высоким крутящим моментом. Для обеспечения дополнительной безопасности предусмотрена функция автоблокировки.
- KLCC, KLRR. Самоцентрирующаяся втулка цангового типа с простым монтажом и обслуживанием. Имеет минимальные радиальные размеры. Крутящий момент средний-высокий, автоблокировка для дополнительной безопасности.
- KLEE. Самоцентрирующиеся втулки с высоким крутящим моментом и функцией автоблокировки.
- KLGG. Несамоцентрирующиеся, очень просты в обслуживании, монтаже, демонтаже. Обеспечивают высокий крутящий момент, для безопасности работы есть функция автоблокировки.
- KLHH. Несамоцентрирующиеся втулки. Обслуживание и монтаж простые. Безопасны в эксплуатации благодаря функции автоблокировки. Крутящий момент средний-низкий.
- KLMM, KLPP. Несамоцентрирующиеся. Крутящий момент средний-высокий, функции автоблокировки не предусмотрено. Просты в обслуживании и монтаже.
Зажимы цангового типа KL позволяют отказаться от использования шпоночных решений в сцеплении валов с ведомыми элементами.
