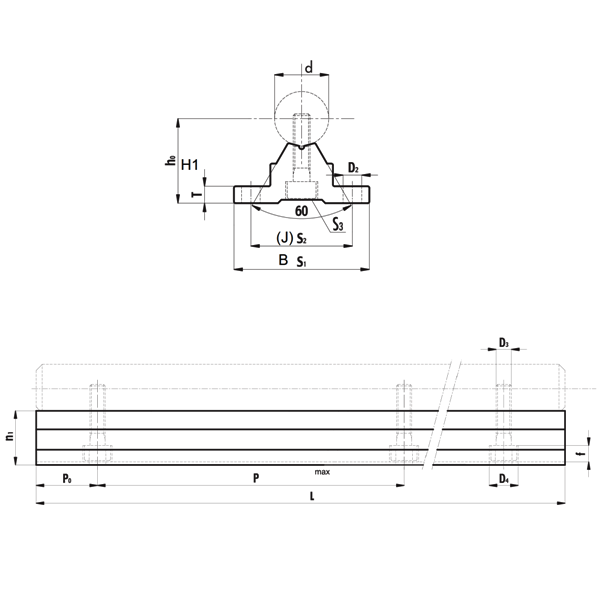

| Название | Высота оси вала H1, мм. | Диаметр вала, мм | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| TBR 30C L-400 | 36.500 | 30 | 75.000 | под заказ | | |
| TBR 25C L-400 | 32.000 | 25 | 65.000 | под заказ | | |
| TBR 20C L-400 | 29.000 | 20 | 55.000 | под заказ | | |
| TBR 16C L-400 | 22.100 | 16 | 50.000 | под заказ | | |
| SBR 50C L-400 | 62.000 | 50 | 95.000 | под заказ | | |
| SBR 40C L-400 | 48.000 | 40 | 75.000 | под заказ | | |
| SBR 35C L-400 | 43.000 | 35 | 65.000 | под заказ | | |
| SBR 30C L-400 | 37.000 | 30 | 60.000 | под заказ | | |
| SBR 25C L-400 | 33.000 | 25 | 55.000 | под заказ | | |
| SBR 20C L-400 | 27.000 | 20 | 45.000 | под заказ | | |
| SBR 16C L-400 | 25.000 | 16 | 40.000 | под заказ | |
Системы линейного перемещения — это узлы, преобразовывающие вращательное движение в поступательное. Линейные направляющие по аналогии с классическими подшипниками называют еще «линейными подшипниками». Основные разновидности:
- шариковые втулки — оптимальны для систем с незначительными нагрузками;
- прецизионные направляющие — очень точные устройства, обладают ограниченным ходом;
- профильные рельсовые направляющие — применяются в узлах с большой точностью и высокими нагрузками;
- телескопические рельсы;
- миниатюрные направляющие.
Устройство линейного подшипника принципиально одинаково. К какой бы разновидности он не относился, конструкция будет состоять из двух составляющих — элемента, который движется, и элемента, по которому осуществляется перемещение.
Системы линейного перемещения реализуются в монолитном виде, разобранным набором либо собранным комплектом. Линейные подшипники выпускаются в различных типоразмерах. При подборе комплектующей необходимо учитывать целый ряд параметров: нагрузку, скорость, ресурс, жесткость и точность, а также особенности основного агрегата.
В различных сферах деятельности востребованы линейные подшипники. Они применяются в станкостроении, приборостроении, медицине, промышленности.
