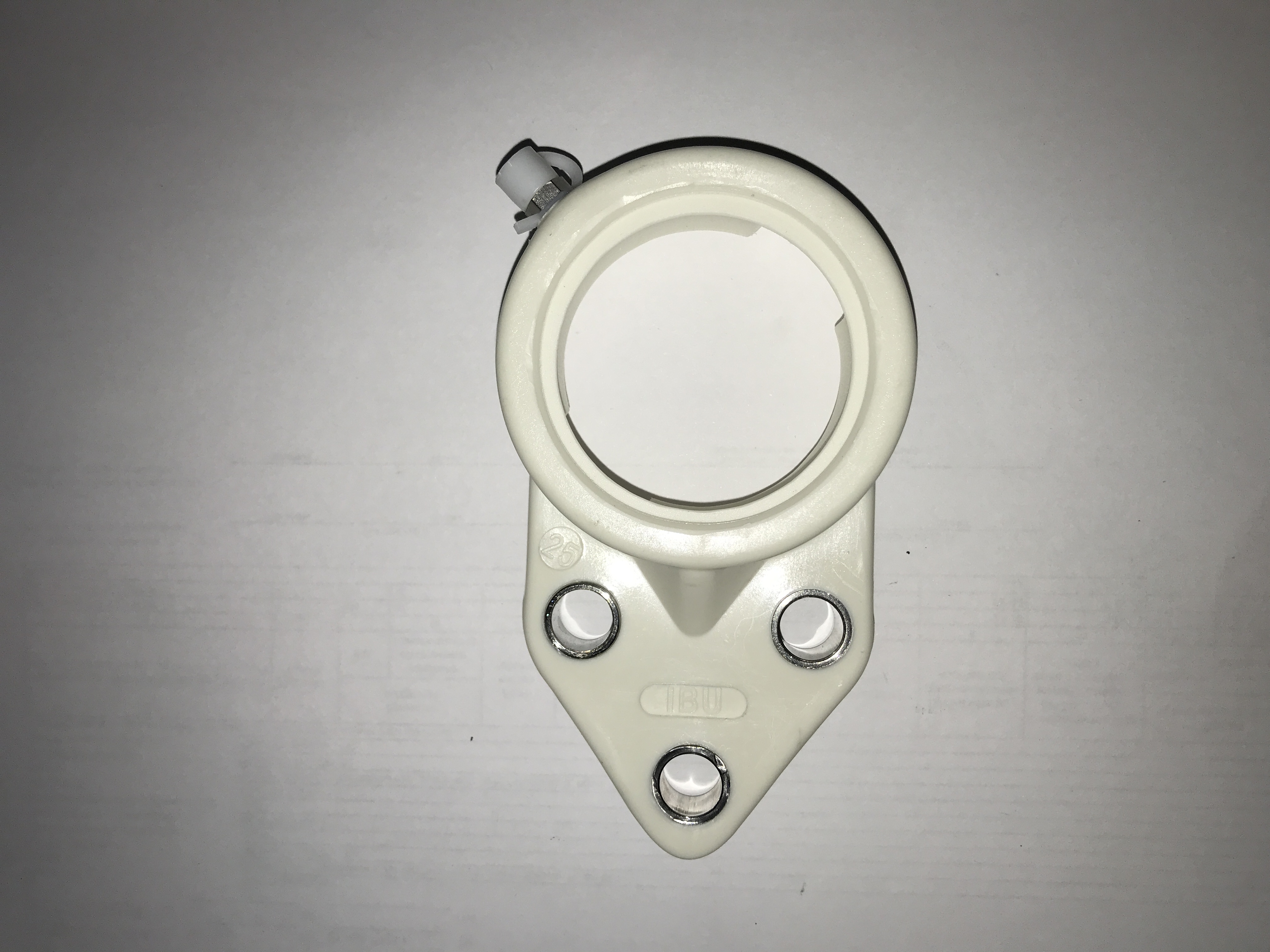

Трех-болтовой фланцевый подшипниковый узел из термопластика обычно применяется для конструирования оборудования для пищевой промышленности. Узел удобно применить там, где ограничено пространство для монтажа корпусных узлов с другим типом фланца - овальным или квадратным. Три крепежных отверстия размещены в вершинах равнобедренного треугольника. Узел имеет ребро жесткости, и тавотницу для смазывания узла. По желанию узел может быть укомплектован подшипником из подшипниковой стали, нержавеющей стали или в корозионностойком исполнении.
Характеристики
| Производитель | SXM |
| Внеш. диаметр D, мм | 70 |
| Расстояние между центрами крепежных отверстий J, мм | 41.3 |
| Размер J2, мм. | 46 |
| Расстояние между центрами крепежных отверстий J1, мм. | 28.6 |
| Общая высота H, мм | 120.6 |
| Толщина фланца А1, мм | 28 |
| Длина L, мм. | 63.5 |
| Рекомендуемый диаметр крепежного болта/шпильки, мм | 10 |
| Корпус | FB 205 PL |
| ЦВЕТ КОРПУСА | БЕЛЫЙ |
| Масса, кг | 0.11 |
